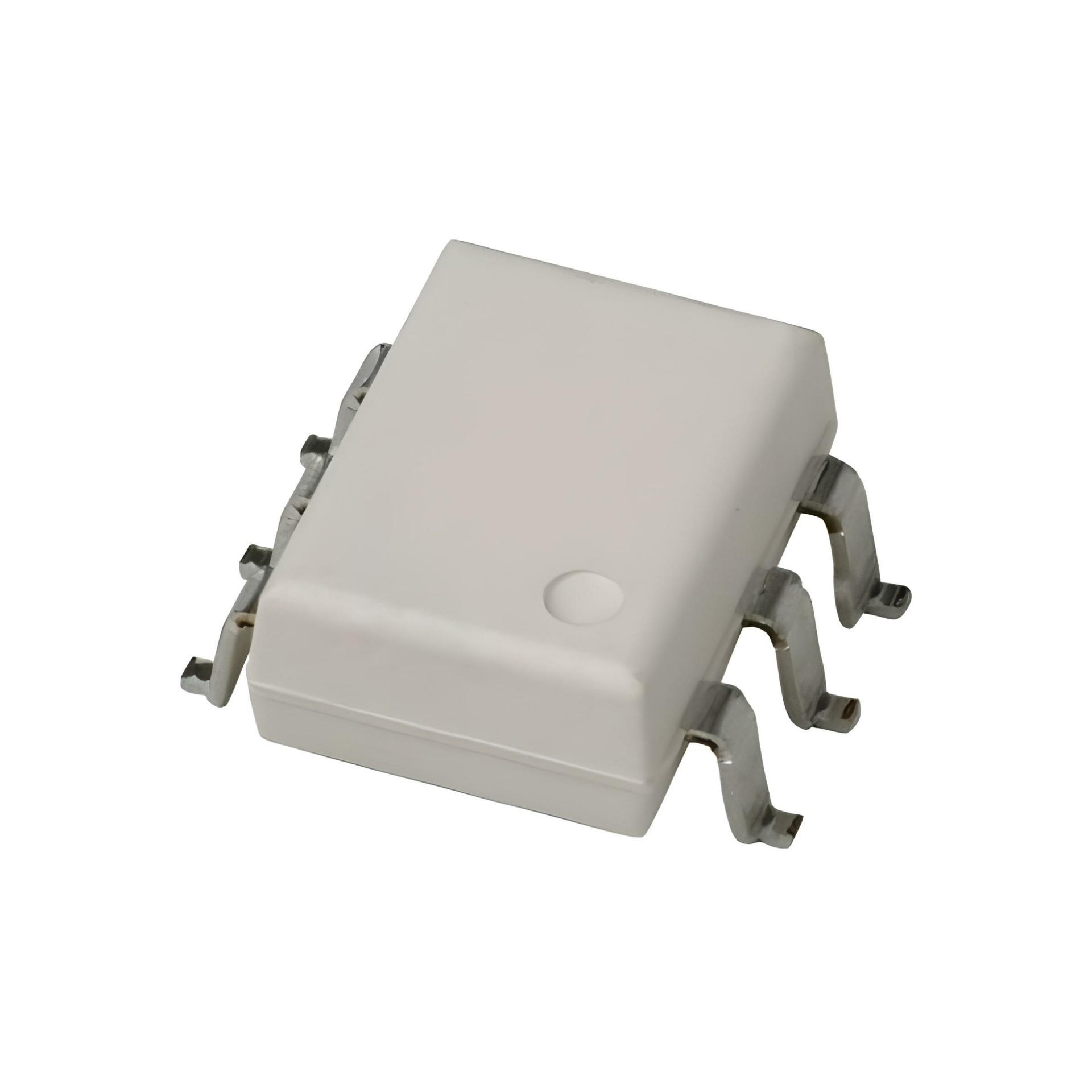

TLP715 SOIC-6 OptoKuplör
TLP715 SOIC-6 OptoKuplör, yüksek performanslı bir optik izolasyon bileşenidir. Bu entegre devre, elektriksel sinyalleri optik yollarla iletmek için tasarlanmış olup, giriş ve çıkış devreleri arasında galvanik izolasyon sağlar. SOIC-6 (Small Outline Integrated Circuit-6) paket tipinde sunulan bu optokuplör, kompakt boyutu sayesinde PCB üzerinde az yer kaplar ve yüzey montaj teknolojisi ile uyumludur.
TLP715, giriş tarafında bir infrared LED ve çıkış tarafında bir fototransistör içerir. Bu yapı, elektriksel sinyallerin optik olarak iletilmesini sağlayarak, gürültü bağışıklığını artırır ve farklı voltaj seviyelerindeki devrelerin güvenli bir şekilde birbirine bağlanmasına olanak tanır. Yüksek izolasyon voltajı ve düşük kapasite özelliği, TLP715'i endüstriyel kontrol sistemleri, güç kaynakları ve haberleşme ekipmanları gibi uygulamalar için ideal bir seçim haline getirir.
Kullanım Alanları:
- Endüstriyel otomasyon ve kontrol sistemleri
- Güç kaynakları ve güç dönüştürücüler
- Dijital haberleşme ekipmanları
- Tıbbi cihazlar
- Ölçüm ve test ekipmanları
- Motor sürücüleri
Teknik Özellikler:
- Paket Tipi: SOIC-6
- İzolasyon Voltajı: 3750 Vrms (root mean square)
- Giriş LED Akımı: 5 mA (tipik)
- Çıkış Kolektör-Emiter Voltajı: 80 V (maksimum)
- Çıkış Kolektör Akımı: 50 mA (maksimum)
- Çalışma Sıcaklığı Aralığı: -55°C ile +125°C arası
- Gecikme Zamanı (Propagation Delay Time): 3 μs (tipik)
- Ortak Mod Reddetme Oranı (Common Mode Rejection Ratio - CMRR): 10 kV/μs (minimum)
TLP715 SOIC-6 OptoKuplör, yüksek güvenilirliği, geniş çalışma sıcaklığı aralığı ve mükemmel izolasyon performansı ile öne çıkar. Bu optokuplör, hassas sinyallerin iletiminde ve kritik devrelerin izolasyonunda güvenilir bir çözüm sunar. Endüstriyel ve ticari uygulamalarda tercih edilen TLP715, kullanıcılara uzun ömürlü ve stabil performans sağlar.
