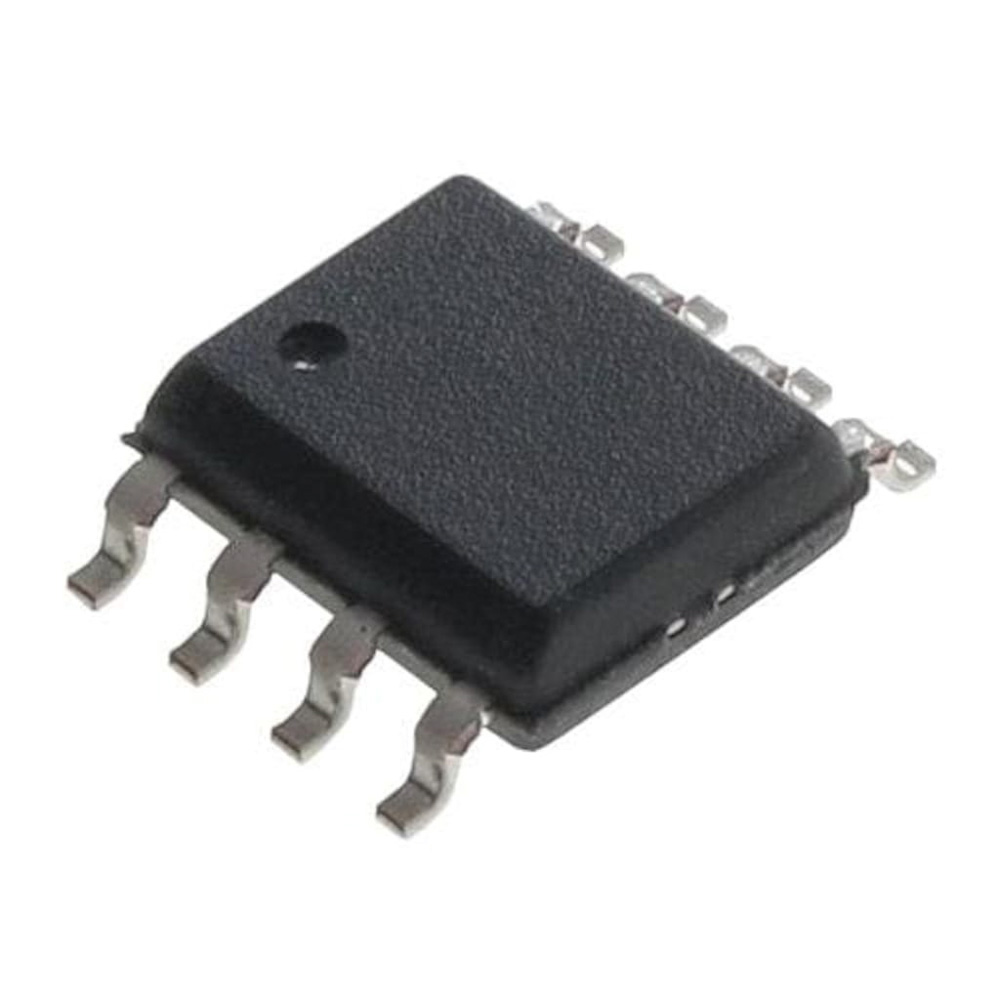

6N137 SOIC-8 OptoKuplör
6N137 SOIC-8 OptoKuplör, yüksek hızlı ve dijital çıkışlı bir optokuplör entegresidir. Bu entegre, elektriksel izolasyon sağlarken aynı zamanda yüksek hızlı veri iletimi gerçekleştirebilir. SOIC-8 (Small Outline Integrated Circuit 8-pin) paket tipinde olan bu optokuplör, yüzey montaj teknolojisi ile uyumludur ve modern elektronik devre tasarımlarında sıkça tercih edilmektedir.
6N137, giriş tarafında bir LED (Light Emitting Diode) ve çıkış tarafında bir fototransistör ve lojik çıkış devresi içerir. Bu yapı, giriş ve çıkış arasında galvanik izolasyon sağlarken, yüksek hızlı sinyal iletimini mümkün kılar. Entegre, 10 Mbit/s'ye kadar veri hızlarını destekleyebilir, bu da onu hızlı dijital iletişim uygulamaları için ideal bir seçenek haline getirir.
Kullanım Alanları
6N137 SOIC-8 OptoKuplör, aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
- Endüstriyel kontrol sistemleri
- Haberleşme cihazları
- Tıbbi cihazlar
- Güç kaynakları
- Motor sürücüleri
- Dijital veri iletim sistemleri
- Gürültü bastırma uygulamaları
Teknik Özellikler
- Paket Tipi: SOIC-8 (Surface Mount)
- Maksimum Veri Hızı: 10 Mbit/s
- İzolasyon Gerilimi (Isolation Voltage): Tipik olarak 5000 VRMS
- Giriş Akımı (Input Current): 5 mA (tipik)
- Çıkış Tipi: Lojik çıkış (Logic Output)
- Çalışma Sıcaklığı (Operating Temperature): -40°C ile +85°C arası
- Düşük Güç Tüketimi (Low Power Consumption)
- Yüksek Ortak Mod Reddi (High Common Mode Rejection): Tipik 10 kV/μs
6N137 SOIC-8 OptoKuplör, yüksek hızlı veri iletimi gerektiren ve elektriksel izolasyonun kritik olduğu uygulamalar için mükemmel bir seçenektir. Kompakt boyutu, düşük güç tüketimi ve yüksek performansı ile modern elektronik tasarımlarda tercih edilen bir komponenttir.
