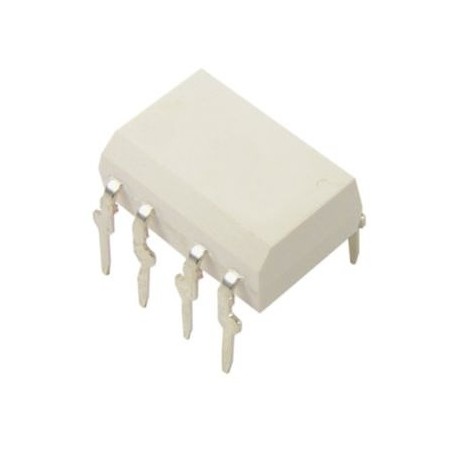

6N135 DIP-8 OptoKuplör

6N135 DIP-8 OptoKuplör, yüksek hızlı transistör çıkışlı bir optokuplör entegresidir. Bu entegre, elektriksel izolasyon sağlayarak farklı voltaj seviyelerindeki devreleri birbirinden ayırma ve sinyal iletimi konusunda mükemmel performans sunar.

6N135, giriş tarafında bir LED (Light Emitting Diode - Işık Yayan Diyot) ve çıkış tarafında bir fototransistör içeren bir optokuplördür. Bu yapı, giriş ve çıkış devreleri arasında galvanik izolasyon sağlar, böylece gürültü ve parazitlerin etkisini minimize eder. Entegre, yüksek hızlı anahtarlama kabiliyeti ile dikkat çeker ve bu özelliği sayesinde hızlı veri iletimi gerektiren uygulamalarda tercih edilir.

DIP-8 (Dual In-line Package - Çift Sıralı Paket) kılıfı sayesinde, standart breadboard ve PCB'lere (Printed Circuit Board - Baskılı Devre Kartı) kolayca monte edilebilir. Bu, prototip geliştirme ve seri üretim süreçlerinde büyük kolaylık sağlar.

Kullanım Alanları

6N135 OptoKuplör, aşağıdaki alanlarda yaygın olarak kullanılır:

- Endüstriyel kontrol sistemleri
- Güç kaynağı üniteleri
- Motor sürücü devreleri
- Dijital haberleşme arabirimler
- Veri aktarım sistemleri
- Gürültü hassas uygulamalar
- Yüksek hızlı anahtarlama gerektiren devreler

Teknik Özellikler

- Paket Tipi: DIP-8 (Dual In-line Package - Çift Sıralı Paket)
- Giriş: LED (Light Emitting Diode - Işık Yayan Diyot)
- Çıkış: Fototransistör
- İzolasyon Voltajı: 5000 VRMS (Root Mean Square - Etkin Değer)
- Maksimum İleri Akım: 25 mA
- Maksimum İleri Voltaj: 1.5 V (tipik)
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Yüksek Hızlı Anahtarlama: 10 MBit/s'ye kadar veri iletim hızı
- Düşük Giriş-Çıkış Kapasitansı: Gelişmiş ortak mod reddi

6N135 DIP-8 OptoKuplör, yüksek performansı ve güvenilirliği ile elektronik tasarımcıların güvenle tercih edebileceği bir komponenttir. Geniş çalışma sıcaklığı aralığı ve yüksek izolasyon voltajı sayesinde zorlu endüstriyel ortamlarda bile sorunsuz çalışma imkanı sunar.
