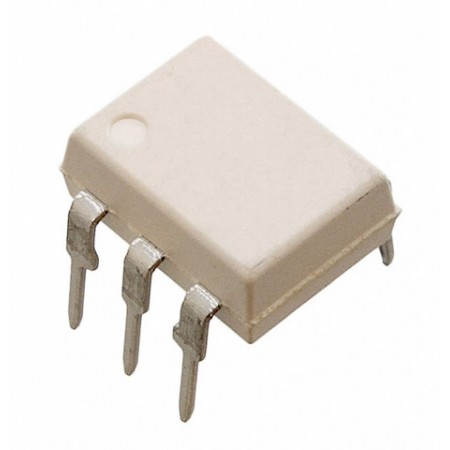

4N40 DIP-6 OptoKuplör
4N40 DIP-6 OptoKuplör, elektronik devrelerde elektriksel izolasyon sağlamak için kullanılan yüksek performanslı bir optoelektronik cihazdır. Bu optokuplör, giriş ve çıkış arasında galvanik izolasyon sağlayarak, farklı voltaj seviyelerindeki devrelerin güvenli bir şekilde birbirleriyle iletişim kurmasına olanak tanır.
Bu 6 pinli fototransistör optokuplör, içerisinde bir ışık yayan diyot (LED) ve bir fototransistör barındırır. LED'den yayılan ışık, fototransistörü aktive ederek elektriksel sinyalin iletilmesini sağlar. Bu sayede, giriş ve çıkış devreleri arasında fiziksel bir bağlantı olmaksızın sinyal aktarımı gerçekleştirilir.
Kullanım Alanları:
- Endüstriyel kontrol sistemleri
- Güç kaynakları
- Haberleşme ekipmanları
- Veri aktarım uygulamaları
- Gürültü izolasyonu gerektiren devreler
- Medikal cihazlar
- Otomotiv elektroniği
Teknik Özellikler:
- Paket tipi: DIP-6 (Dual In-line Package 6-pin)
- Giriş akımı (IF): Tipik 10 mA
- Kollektör-Emitör gerilimi (VCEO): Maksimum 70V
- Kollektör akımı (IC): Maksimum 50 mA
- İzolasyon gerilimi: Minimum 5000 VRMS
- Akım transfer oranı (CTR): Minimum %50 (IF = 10 mA, VCE = 5V)
- Bant genişliği: Tipik 300 kHz
- Çalışma sıcaklığı aralığı: -55°C ile +100°C arası
4N40 DIP-6 OptoKuplör, yüksek izolasyon kapasitesi ve güvenilir performansı ile elektronik tasarımcılar için ideal bir seçenektir. Geniş çalışma sıcaklığı aralığı ve düşük giriş akımı gereksinimleri, bu optokuplörü çeşitli uygulamalar için uygun kılar. Ayrıca, endüstri standardı DIP-6 paketi, kolay montaj ve PCB (Baskılı Devre Kartı) tasarımı esnekliği sağlar.
