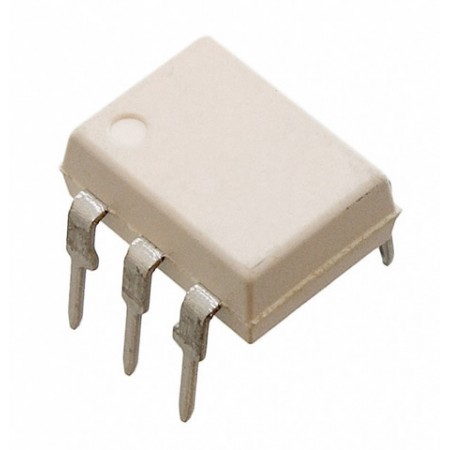

4N25 DIP-6 OptoKuplör
4N25, elektronik endüstrisinde yaygın olarak kullanılan bir transistör çıkışlı optokuplör (transistor output optocoupler) entegresidir. Bu kompakt ve güvenilir cihaz, 6 pinli DIP (Dual In-line Package) paketinde sunulmaktadır. Optokuplörler, elektriksel izolasyon sağlayarak farklı voltaj seviyelerindeki devreleri birbirinden ayırmak için kullanılır.
4N25 optokuplör, içerisinde bir kızılötesi LED (infrared LED) ve bir fototransistör (phototransistor) barındırır. LED tarafından yayılan ışık, fototransistörü aktive ederek iki devre arasında optik bir bağlantı oluşturur. Bu sayede, giriş ve çıkış devreleri arasında galvanik izolasyon (galvanic isolation) sağlanırken, sinyallerin güvenli bir şekilde iletilmesi mümkün olur.
Kullanım Alanları:
- Endüstriyel kontrol sistemleri (industrial control systems)
- Güç kaynakları (power supplies)
- Dijital haberleşme devreleri (digital communication circuits)
- Motor sürücüleri (motor drivers)
- Gürültü izolasyonu gerektiren uygulamalar (noise isolation applications)
- AC/DC dönüştürücüler (AC/DC converters)
- Veri aktarım sistemleri (data transmission systems)
Teknik Özellikler:
- Giriş: Kızılötesi LED (Infrared LED)
- Çıkış: NPN Fototransistör (NPN Phototransistor)
- Paket tipi: 6-pin DIP (6-pin Dual In-line Package)
- Maksimum izolasyon gerilimi: 5000 VRMS (Maximum isolation voltage)
- Giriş akımı: 10-60 mA (Input current)
- Çıkış gerilimi: 30V (maksimum) (Output voltage)
- Çıkış akımı: 50 mA (maksimum) (Output current)
- Çalışma sıcaklığı aralığı: -55°C ile +100°C arası (Operating temperature range)
- Yüksek hız kapasitesi: 10 μs'ye kadar hızlı anahtarlama (High-speed capability)
- CTR (Akım Transfer Oranı): Minimum %20 (Current Transfer Ratio)
4N25 optokuplör, güvenilirliği, yüksek izolasyon kapasitesi ve çeşitli uygulamalarda kullanılabilirliği sayesinde elektronik tasarımcılar tarafından sıkça tercih edilen bir komponenttir. Kompakt boyutu ve kolay entegrasyon özelliği, bu entegrenin PCB tasarımlarında etkin bir şekilde kullanılmasını sağlar.
